Стеновой узел
Парные накладки соединяют стойку и стропило. Вставки совмещают пластины перед установкой крепежа.
Смотреть в 3D ↗Стеновые и коньковые узлы, направляющие и связи.
Изучите детали и соберите соединение в 3D.


Парные накладки соединяют стойку и стропило. Вставки совмещают пластины перед установкой крепежа.
Смотреть в 3D ↗

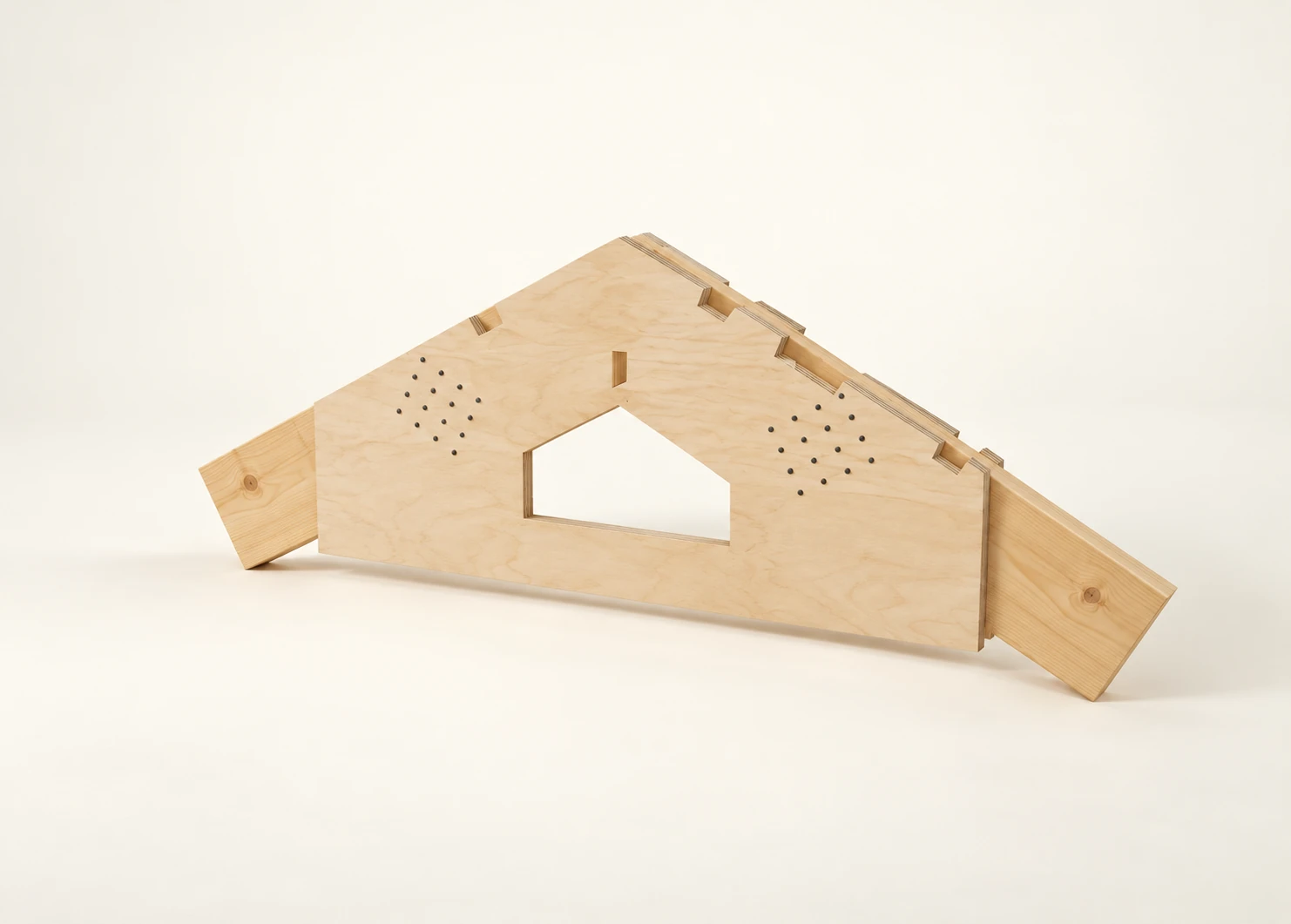

Две симметричные накладки охватывают стропила. Центральное окно и монтажные пазы остаются открытыми.
Смотреть в 3D ↗

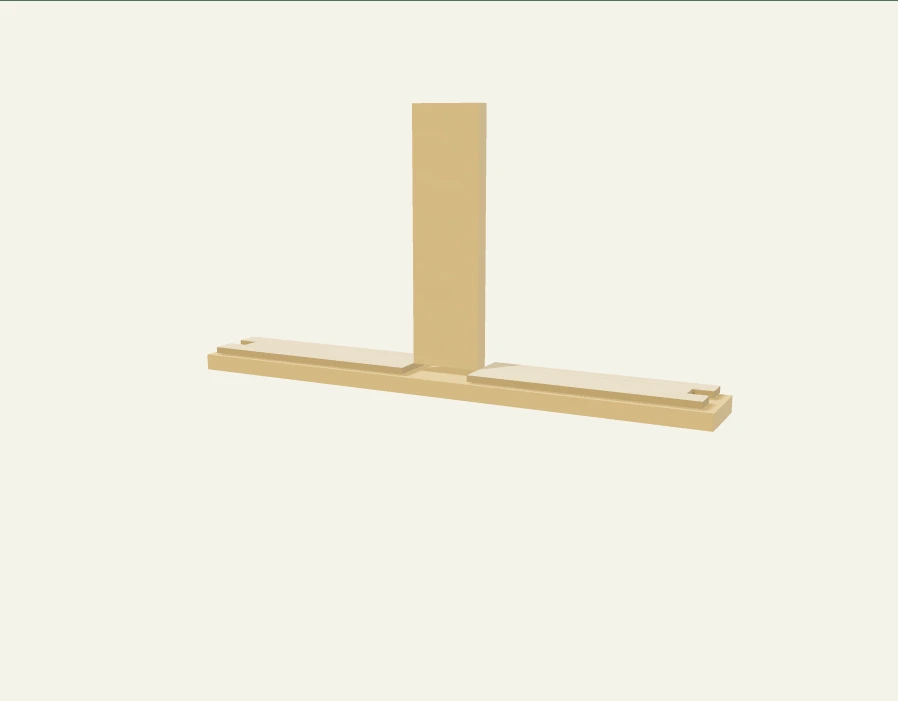

Разметочная накладка на обвязке задаёт место стойки. Соседние элементы соединяются фигурным замком.
Смотреть в 3D ↗

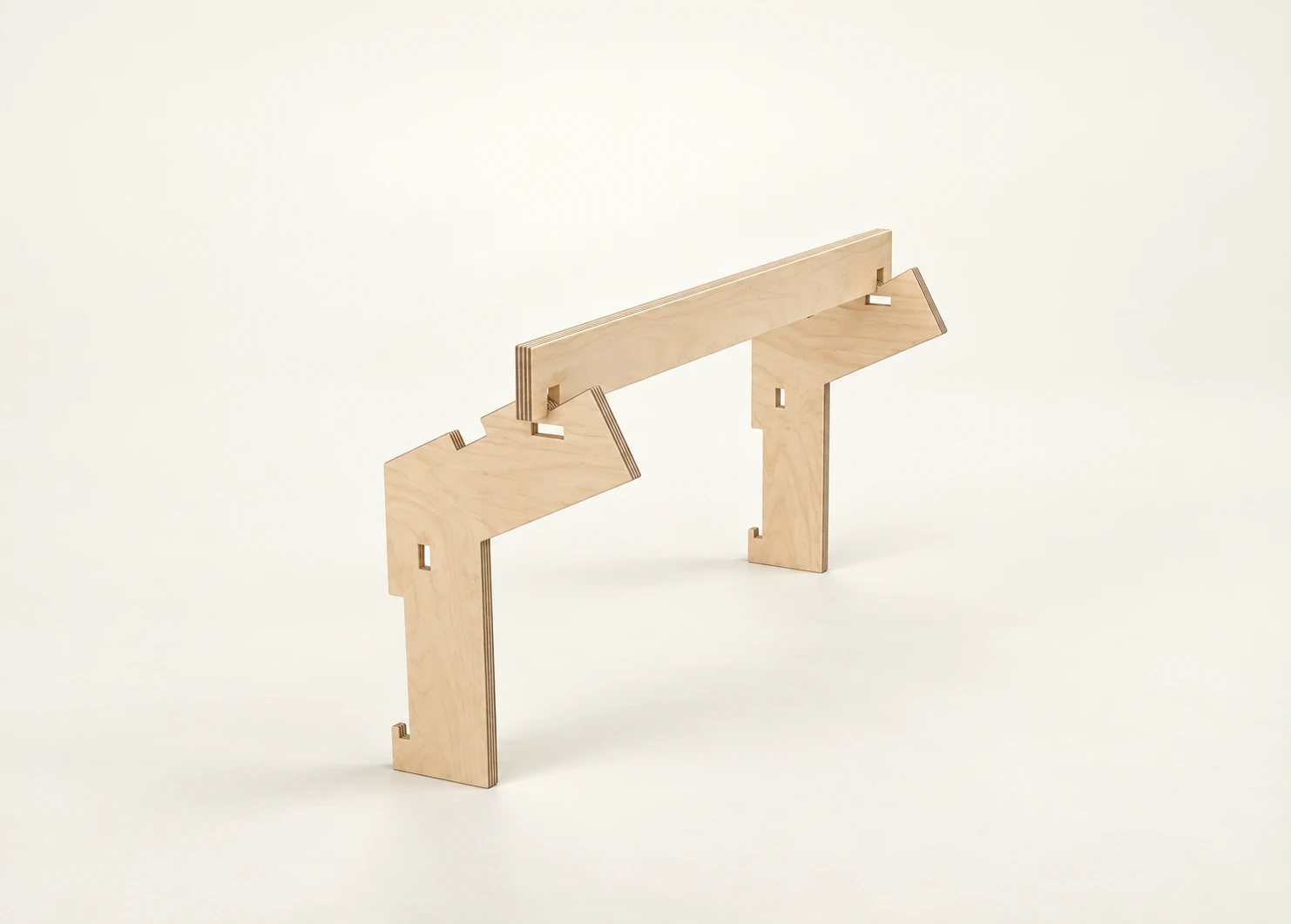

Продольный элемент входит в монтажные пазы соседних узлов на уровне карниза или конька.
Смотреть в 3D ↗Каталог визуальных моделей. Комплектация и стоимость определяются после разработки рабочего узла.
Колесо мыши — сборка и разборка.
Перетаскивание — поворот модели.
100% · Собран
Вставки помогают совместить две стороны узла. Между накладками располагаются доски, после чего устанавливается крепёж. В этой схеме используются гвозди; они входят в доски через фанерные накладки.

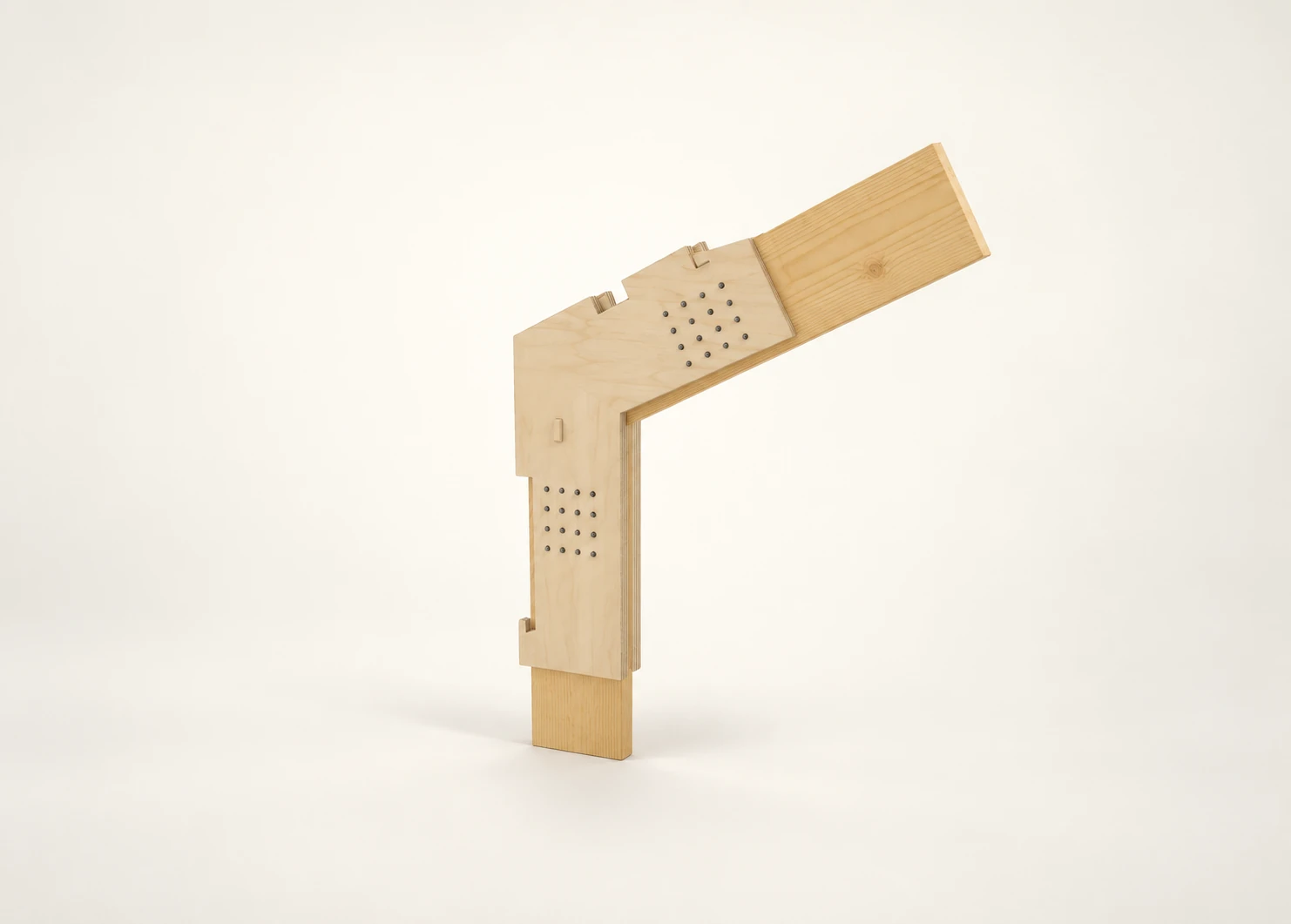

На модели видны контур пластин, центральное окно конькового узла, монтажные прорези и слоистые торцы фанеры.

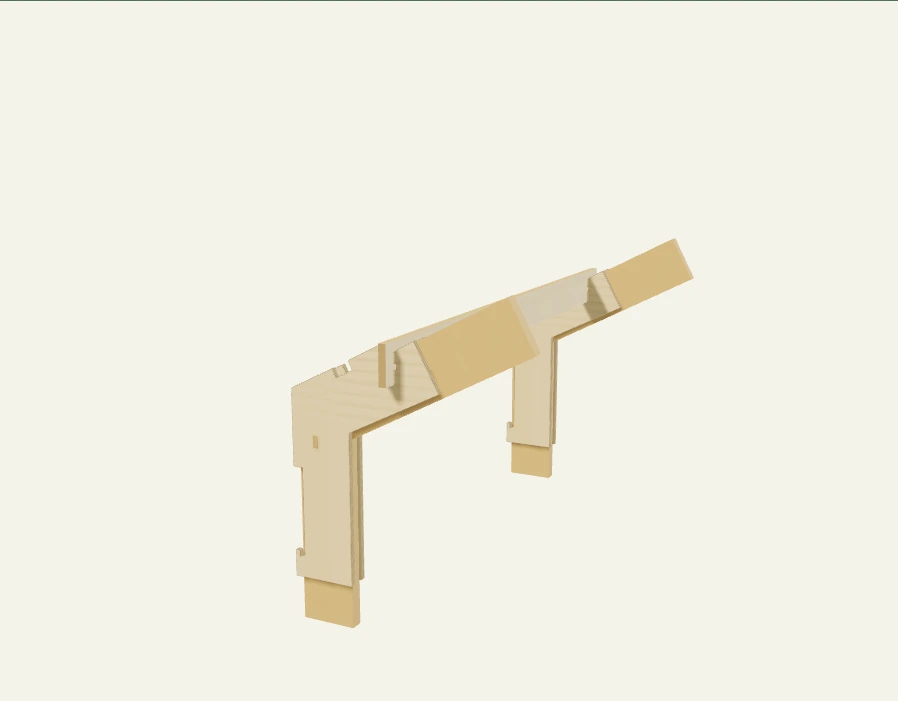

Так мы называем продольные элементы, которые в примере обозначены как «серьги». Они соединяют монтажные пазы соседних рам на уровне карниза и конька.
В изученном примере шаг рам — 1220 мм. На этой странице он показан в демонстрационной паре узлов; размеры и шаг существующих проектов автоматически не изменяются.
Рассмотреть межрамную связь ↗Назначение узла, состав и порядок монтажа — в одном месте.
Коннектор объединяет деревянные элементы в узел. В показанной системе парные фанерные накладки располагаются с двух сторон досок: стеновой узел соединяет стойку со стропилом, коньковый — два стропила.
Для сопряжения стены и крыши откройте стеновой узел, для вершины крыши — коньковый. Нижняя направляющая задаёт положение стойки на обвязке. Межрамная связь соединяет соседние рамы. Карточка открывает соответствующую модель с последовательностью сборки.
В изученной схеме используется гвоздевой крепёж. Размер, количество и расположение гвоздей назначаются в рабочем проекте с учётом нагрузок, древесины и фанеры. Демонстрационная модель показывает принцип соединения.
Для расчёта нужны размеры дома, шаг и количество рам, сечения досок и разработанные рабочие узлы. Выберите проект дома или соберите вариант в конструкторе. Цены и производственные чертежи этой визуальной серии пока не опубликованы.
Основой стали открытая страница Woodcastor и предоставленные изображения: накладки из фанеры 18 мм, гвоздевой крепёж, пазы, вставки и межрамные элементы.
Контуры восстановлены визуально. Точные размеры пазов, допуски, марка фанеры, схема гвоздей и несущая способность требуют размерных чертежей и расчёта. Совпадение с заводским изделием «один в один» пока не подтверждено.
Изображения — рендеры и сгенерированные визуализации, не фотографии изготовленных изделий. Новая визуальная серия не подменяет спецификации и сметы существующих проектов.
Коннектор работает в составе узла. Чтобы обсуждать его изготовление, одного внешнего контура недостаточно: нужны сечения деревянных элементов, нагрузки, материал накладок и схема крепежа.
Стеновой узел, конёк и опора решают разные задачи. В интерактивном каталоге можно разобрать визуальную модель и увидеть положение деталей. Это способ разобраться в принципе соединения перед обсуждением рабочих чертежей.
В демонстрационном каталоге показана серия KTR-VIS-02 с гвоздевым крепежом. В проектах домов используется концептуальная библиотека KTR-PLY-01 с болтами. Их геометрия, крепёж и ведомости не взаимозаменяемы; новая визуальная серия не заменяет узлы выбранного дома.
Сначала фиксируются форма и число рам, затем состав узлов и соединяющих элементов. Крепёж считают для каждого соединения по разработанному решению. Цена похожей фанерной пластины не является ценой проверенного комплекта дома.
Что должно быть в спецификации →Увеличение пролёта, перенос проёма или смена материала меняют исходные условия. Пределы одной системы производителя нельзя переносить на другую только из-за похожего внешнего вида.
Формы домов и границы применения →
