Начните с соединения. Посмотрите, как детали становятся рамой.
↗ПРОЕКТ КАРКАСНОГО ДОМА
«Две комнаты 47» подходит для сравнения семейных планировок с двумя местами уединения. Кухня-столовая и гостиная остаются общими, а спальни можно обставить под разные привычки.
Рассмотреть дом
План лучше оценивать по обычному дню: где вы завтракаете, работаете, отдыхаете и храните вещи. Вот с чего начать знакомство с этим домом.
Для первой спальни примеряйте двуспальную кровать, для второй — ту мебель, которая нужна именно вам: детскую, гостевую или рабочую. Размеры предметов в библиотеке можно менять, поэтому нет смысла ориентироваться только на условный значок.
Две отдельные спальни могут быть полезны для семейного отдыха или поездки друзей. В общей части проверьте стол, диван и хранение верхней одежды с учётом всех будущих гостей.
Сравните с H08: разница длины дома влияет на доступное место, а не только на число в названии. Сметы стоит сопоставлять при одинаковых материалах и составе работ.

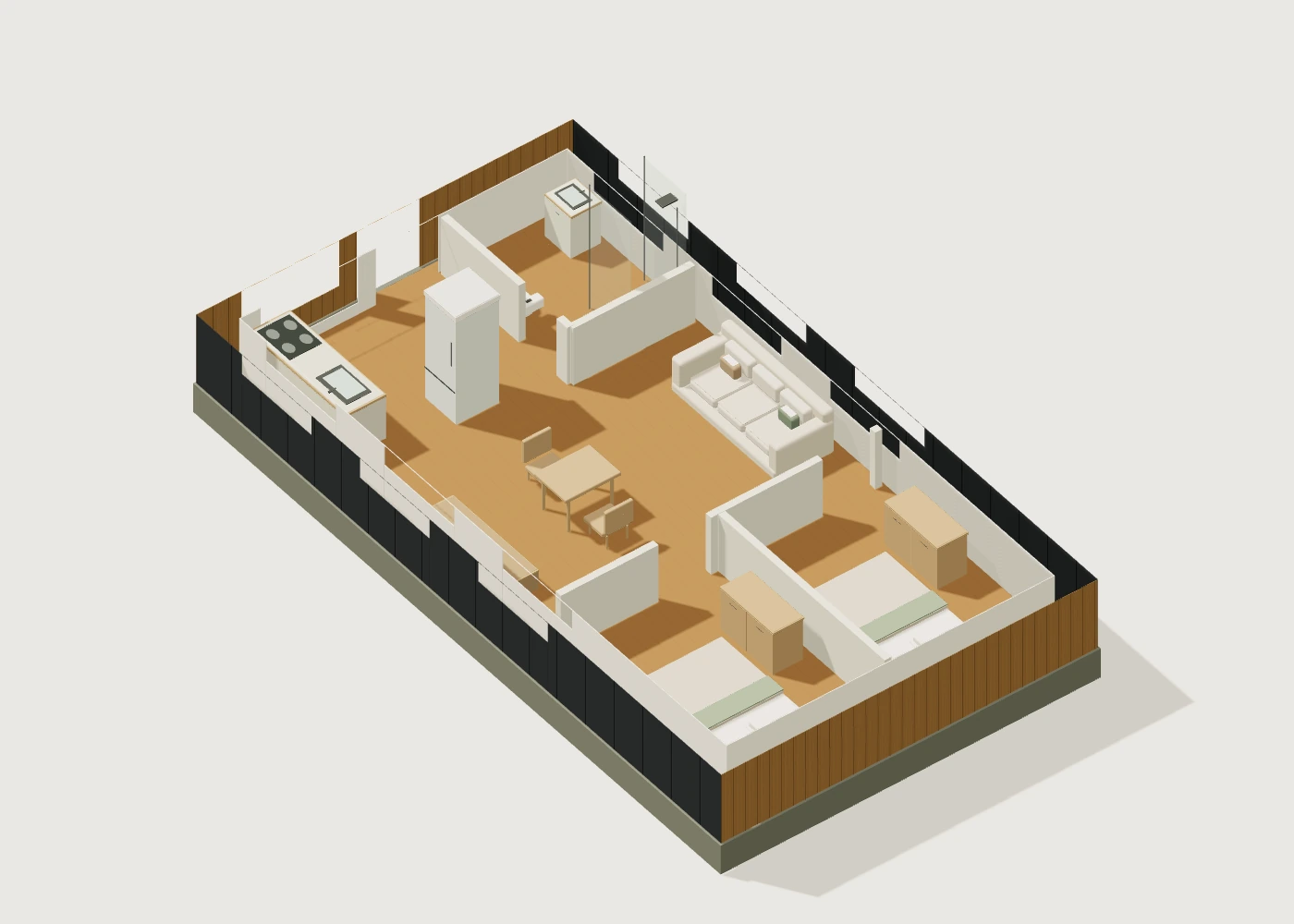

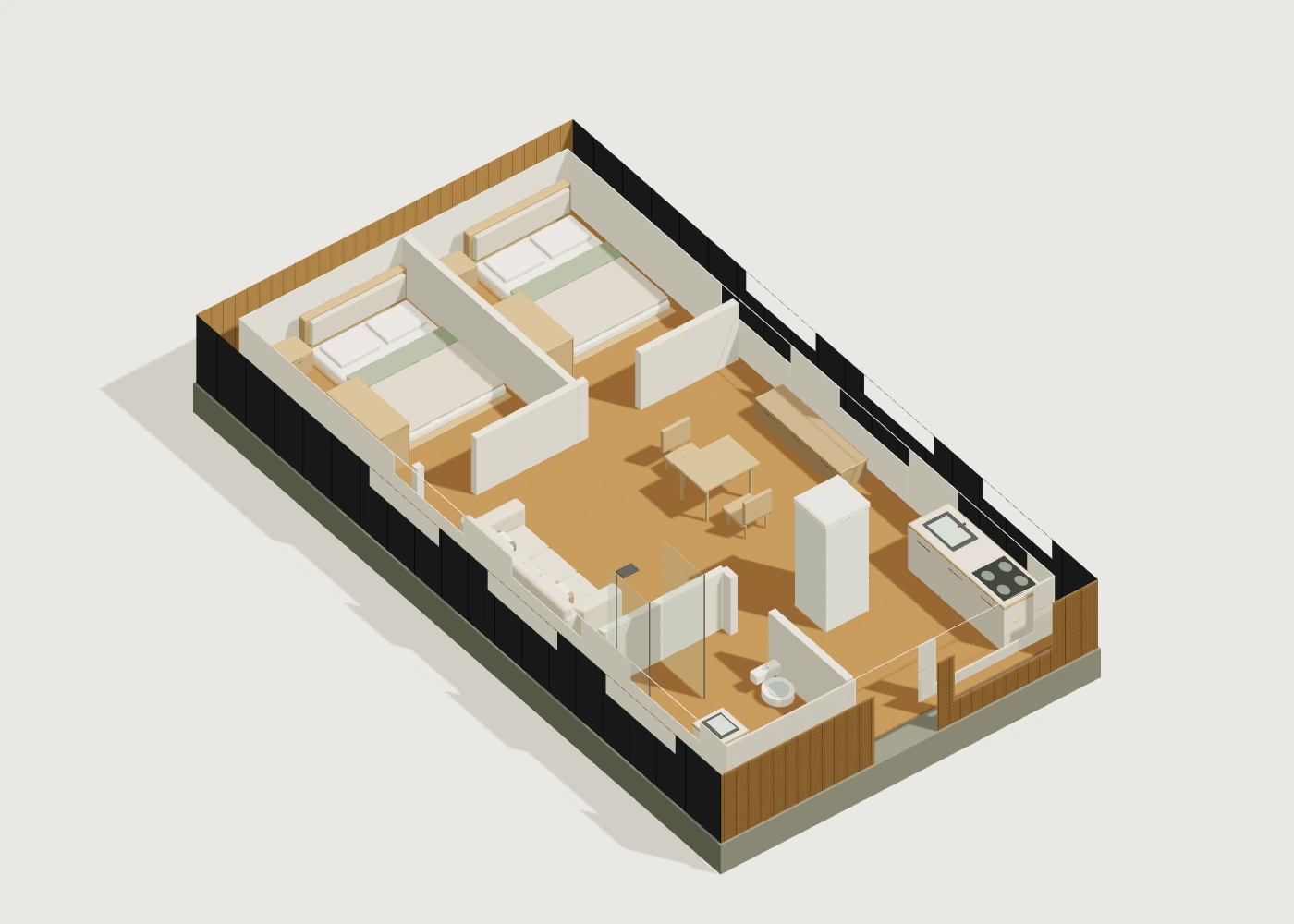

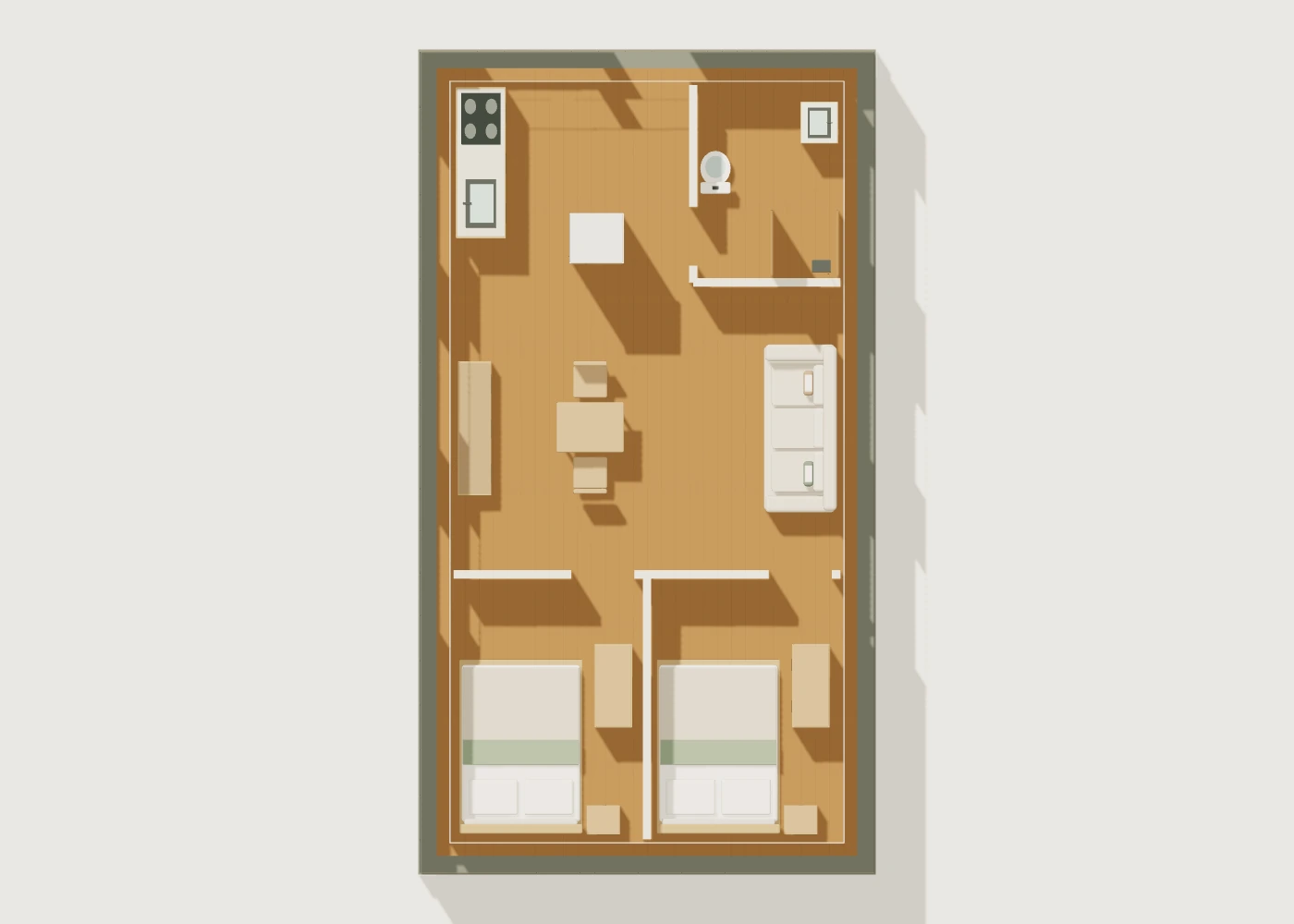

Кухня-столовая, Санузел, Гостиная, Спальня 1, Спальня 2. Мебель помогает оценить размеры и проходы; её можно передвинуть в конструкторе.
Описание относится к исходному проекту. Ваши изменения планировки видны ниже в плане и 3D.
Рассмотреть планировку →Загляните сверху. Обойдите комнаты. Примерьте свою расстановку мебели — от обеденного стола до санузла.
Габариты по осям: 5 × 9,38 м. Стены показаны в сечении. Расстановка и комнаты редактируются в конструкторе; изменения сохраняются в вашем варианте.
Чистые размеры, проходы, открывание дверей и перегородки уточняются в рабочем проекте.
Четыре стороны из одной модели. Положение, ширина и высота каждого проёма связаны с планом и меняются вместе с ним.
Эскиз в осевой геометрии. Отделочные толщины, свесы, примыкания и размеры изготовления уточняются в рабочей документации.
Шесть ракурсов для личного проживания, три идеи природной базы отдыха и шесть сравнений каркаса с отделкой. Во всей серии — один и тот же дом.

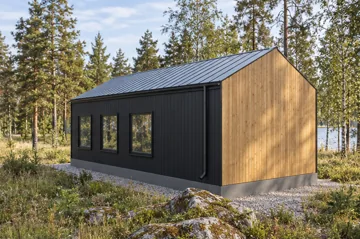

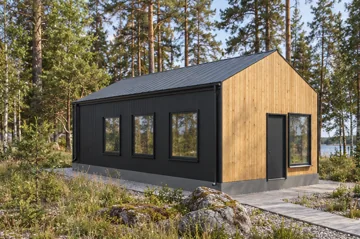

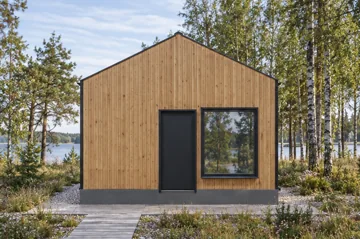

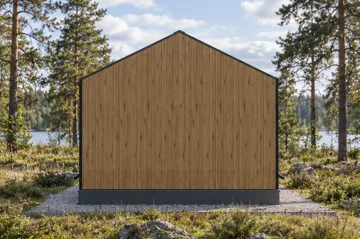

Тёплый деревянный фасад, спокойная кровля и мягкий свет в окружении русского леса.
Архитектурные визуализации каталожного проекта. Фотореалистичная обработка выполнена по ракурсам 3D-модели. Точная геометрия доступна в конструкторе и сравнении «Каркас и отделка».
Внешние виды: эквивалент 35 мм, прямые вертикали и естественный свет. Благоустройство не входит в домокомплект.
Прокручивайте страницу.
Каждая деталь занимает своё место.
У дома появляется точная привязка к месту. Сначала — исходные данные, вводы и принятый фундамент.
Собираются обвязка и перекрытие. Каждый скрытый слой проверяют до закрытия настилом.
Стойки и стропила образуют повторяющиеся рамы. Узлы KTR остаются частью каркаса и у барнхаусов без свесов.
Расчётная обшивка объединяет рамы. Опоры стыков и крепёж работают вместе с каркасом.
Снаружи формируется непрерывная защита от ветра и случайной воды, а за облицовкой — вентиляционный канал.
Дом получает кровлю, окна и фасад. У барна край крыши остаётся заподлицо с облицовкой, без выступающего карниза.
Утепление заполняет предусмотренные полости без пустот. В 3D оболочка отводится только для просмотра внутреннего состава.
Со стороны помещения создаётся непрерывный воздухонепроницаемый слой. Особое внимание — соединениям стен, пола и кровли.
Сначала появляется распределительный щит. Затем цветные линии проходят по маршрутам проекта к розеткам, выключателям и светильникам. Трассы и коробки остаются видны до закрытия монтажного слоя.
Появляются чистые плоскости стен, потолка и пола. Выбранные материалы связаны со слоями проекта.
Инженерные точки получают механизмы и приборы. Свет помогает увидеть уже готовое пространство.
Готовность подтверждают проверками и документами. Красивой модели для приёмки недостаточно.
Раздвиньте стены. Отключите утеплитель или плёнку. Откройте коннектор и рассмотрите пластины, отверстия и крепёж со всех сторон.
Две комнаты 47 · 46,9 м² по осям
5 помещений · 16 предметов · стрелки — сдвиг, R — поворот
Проверяются габариты, пересечения мебели, скаты, подходы к внутренним и входным дверям и доступ к основным предметам. Зелёная область подхода — ориентир библиотеки, не норматив. Проходы, доступность, эвакуация, конструкция перегородок и высота под скатами проверяются в рабочем проекте.
| Проём | Стена | Отступ, мм | Ширина, мм | Высота, мм | Подоконник, мм | |
|---|---|---|---|---|---|---|
| Дверь 1 | ||||||
| Окно 2 | ||||||
| Окно 3 | ||||||
| Окно 4 | ||||||
| Окно 5 | ||||||
| Окно 6 | ||||||
| Окно 7 | ||||||
| Окно 8 |
Цвет, фактура и конструктивный слой решают разные задачи. В проекте они связаны с отдельными материалами и комплектующими.
Дерево и металл, фиброцемент и дерево, терракота и графит. Вентилируемый зазор, обрешётка, отливы и откосы прорабатываются вместе с облицовкой.
Фальцевое покрытие с ритмом швов, коньковая планка, ветровые и карнизные планки, капельник и подшивка свесов.
Желоба, соединители, крюки, воронки, колена, трубы и хомуты. Снегозадержатели добавляются отдельно с числом рядов, которое уточняет расчёт.
Тёплые светлые стены, берёзовая облицовка или дуб, деревянный потолок и спокойный пол. Влажные помещения требуют отдельной системы гидроизоляции.
Собственная визуальная библиотека KTR-PLY-01 основана на принципе парных фанерных накладок. В ней видны слои фанеры, выборки под доску, сквозные отверстия, шайбы и гайки.
В карточке узла доступны габариты параметрической модели, соединяемые элементы и экспорт GLB. Изображения помогают увидеть материал; геометрия модели позволяет рассмотреть состав узла.
Выбрать «Узлы» в 3D ↗Изучены сборочные узлы FINHA W200, пластины Rothoblaas и соединители Simpson Strong-Tie. Системы отличаются материалами и расчётной работой. КОНТУР — независимая концепция; размеры выборок, контуров и отверстий не являются производственными данными этих компаний.
Откройте этап: что подготовить, что собрать и что проверить перед следующей работой.
01У дома появляется точная привязка к месту. Сначала — исходные данные, вводы и принятый фундамент.
Рабочая архитектура, геология, нагрузки и проект основания согласованы.
Основание, гидроизоляция опирания, анкеры, гильзы — по разделу КЖ/КД.
РезультатПринятое основание с подготовленными вводами.
К этапу в 3D
02Собираются обвязка и перекрытие. Каждый скрытый слой проверяют до закрытия настилом.
Основание принято; известны конструкция перекрытия и режим подполья.
Обвязка, балки, нижняя защита, утеплитель, пароизоляция, ленты, рейки, настил и крепёж.
РезультатРовная защищённая платформа для сборки рам.
К этапу в 3D Инструкция производителя ↗03Стойки и стропила образуют повторяющиеся рамы. Узлы KTR остаются частью каркаса и у барнхаусов без свесов.
Рабочие чертежи коннекторов, раскрой, схема связей и технологическая карта подъёма утверждены.
Маркированные стойки и стропила, парные коннекторы, метизы, связи и средства монтажа.
РезультатСвязанный и принятый каркас.
К этапу в 3D Инструкция производителя ↗
04Расчётная обшивка объединяет рамы. Опоры стыков и крепёж работают вместе с каркасом.
Каркас принят; есть расчёт обшивки, рабочие проёмы, опоры стыков и схема крепежа.
Расчётные листы, дополнительные опоры, крепёж и материалы защиты торцов.
РезультатПринятые постоянные связи и обшивка.
К этапу в 3D Инструкция производителя ↗
05Снаружи формируется непрерывная защита от ветра и случайной воды, а за облицовкой — вентиляционный канал.
Обшивка принята; выбрана совместимая стеновая и кровельная система.
Наружные мембраны, совместимые ленты, уплотнения под рейки, контррейки, опорная обрешётка.
РезультатЗащищённая оболочка и подготовленная подсистема.
К этапу в 3D Инструкция производителя ↗
06Дом получает кровлю, окна и фасад. У барна край крыши остаётся заподлицо с облицовкой, без выступающего карниза.
Приняты наружная защита, основания крепежа и узлы всех примыканий.
Кровля, облицовка, окна, двери, доборы, водосток, угловые профили, уплотнения и крепёж.
РезультатПринятый защищённый от осадков наружный контур.
К этапу в 3D Инструкция производителя ↗
07Утепление заполняет предусмотренные полости без пустот. В 3D оболочка отводится только для просмотра внутреннего состава.
Наружный контур защищён от осадков; проверены влажность и геометрия полостей.
Утеплитель, предусмотренные удерживающие элементы и локальные уплотнения.
РезультатПроверенный непрерывный теплоизоляционный контур.
К этапу в 3D
08Со стороны помещения создаётся непрерывный воздухонепроницаемый слой. Особое внимание — соединениям стен, пола и кровли.
Утепление и влажность скрытых конструкций приняты.
Внутренняя пароизоляция, соединительные ленты, клеи и манжеты.
РезультатПринятый внутренний герметичный контур.
К этапу в 3D Инструкция производителя ↗
09Сначала появляется распределительный щит. Затем цветные линии проходят по маршрутам проекта к розеткам, выключателям и светильникам. Трассы и коробки остаются видны до закрытия монтажного слоя.
Есть согласованные планы электрики, водоснабжения, канализации, отопления и вентиляции.
Сервисные рейки, закладные; кабели, трубы, коробки и оборудование по инженерным спецификациям.
РезультатПринятые скрытые коммуникации с исполнительной схемой.
К этапу в 3D
10Появляются чистые плоскости стен, потолка и пола. Выбранные материалы связаны со слоями проекта.
Скрытые работы и инженерные испытания приняты; режим влажности соответствует материалам.
Облицовки, основания, грунты, ленты стыков, финишные покрытия, пол, плинтусы и двери.
РезультатГотовые внутренние поверхности и сохранённые ревизионные доступы.
К этапу в 3D
11Инженерные точки получают механизмы и приборы. Свет помогает увидеть уже готовое пространство.
Отделка завершена, линии промаркированы, доступность узлов проверена.
Электроустановочные изделия, светильники, сантехника и инженерное оборудование.
РезультатПодключённое и проверенное оборудование.
К этапу в 3D
12Готовность подтверждают проверками и документами. Красивой модели для приёмки недостаточно.
Все работы завершены, результаты контроля собраны, замечания устранены.
Исполнительная документация, паспорта, протоколы и регламент обслуживания.
РезультатПринятый дом и комплект эксплуатационных документов.
К этапу в 3DМаршрут описывает последовательность и контроль. Рабочие размеры, основание, устойчивость, узлы и инженерные системы назначаются по проекту участка. До их утверждения комплект имеет статус концепции. Сгенерированные схемы поясняют этапы и не являются монтажными чертежами.
Один вариант проекта связывает модель, материалы и предварительную смету. Изменения автоматически сохраняются в этом браузере. JSON позволяет перенести вариант на другое устройство.
Две комнаты 47 — концепция дома 5 × 9,38 м, площадью 46,88 м² по осям каркаса. Барн с двумя спальнями, гостиной и кухней-столовой.
16 рам, 80 соединений, маркировка элементов и осевые длины.
Утеплитель, плёнки, ленты, бруски, листы и отделка — с отдельным управлением слоями.
Материалы оболочки, доборы и крепёж. Закупка заготовок, запас, упаковки и введённые цены.
JSON для продолжения работы, схемы, ведомости и комплект концепции в ZIP.
Это архитектурная концепция. Для строительства нужны расчёты нагрузок, рабочие узлы, основание, инженерия и привязка к участку. Полная стоимость определяется после комплектации всех разделов.
Да, в редакторе можно изменить назначение зоны и расстановку мебели. Количество комнат при этом не означает готовый акустический или инженерный проект кабинета — эти решения уточняются отдельно.
Площадь по осям каркаса — 46,88 м², габариты — 5 × 9,38 м. Это не полезная площадь помещений: её уточняют после выбора толщины ограждений и перегородок. Террасы и благоустройство сюда не входят.
Единой подтверждённой цены комплекта пока нет. Встроенная смета считает выбранные материалы и использует справочник предложений Москвы и Московской области на 29.09.2026. Неоценённые позиции видны отдельно. Стоимость коннекторов, основания, работ и доставки уточняется по спецификации и предложениям исполнителей.
Да. В конструкторе на этой странице можно двигать границы помещений, расставлять и поворачивать мебель, выбирать отделку стен, пола и потолка, а также добавлять электрические точки и трассы. Изменения сохраняются в вашем браузере. Изменение несущей схемы или проёмов требует проверки конструктора.
Скачиваемый комплект имеет стадию CONCEPT: это модель, схемы и предварительные ведомости для обсуждения будущего дома. Перед строительством нужны привязка к участку, расчёты, рабочие чертежи каркаса и узлов, основание и инженерные разделы.
Начните с выбранного варианта модели и ведомости. Для контура 5 × 9,38 м нужно согласовать детали рам, состав узлов, оболочку, проёмы и отделку. Затем производитель и проектировщик уточняют рабочую спецификацию и состав поставки.
В смете видны закупочные количества, упаковки и позиции без цены. Добавьте предложения на изготовление, основание, доставку и монтаж — они не включены в стоимость древесины автоматически.
Привяжите дом к реальному участку: проверьте размещение, подъезд, основание и подключения. Если планируете жить зимой, дополните выбранные слои расчётом тепловой защиты и проектом инженерных систем.
Сохраните свою планировку и комплектацию в JSON. Она станет исходными данными для обсуждения, а после расчётов потребуются рабочие чертежи, монтажные карты и согласованный порядок приёмки.
